城市內澇監測預警系統建設方案

一、方案背景

日前，住房城鄉建設部辦公廳、國家發改委辦公廳聯合發布《關于做好2023年城市排水防澇工作的通知》，明確要進一步完善排水防澇應急機制，做好城市排水防澇應急管理，加強應急處置協同聯動，保障城市平安度汛。

江蘇省連云港市制定城市排水防澇應急響應指揮方案，確立“紅、黃、藍”等級響應機制，結合近年來內澇災害嚴重程度和危險等級，梳理劃分出89個易澇點位，并整合市政、交通、公安、保險等監控系統，實時掌握易淹易澇片區積水情況，其中對37個危險易澇點位，實行遠程實時監測預警、智慧化管控。

連云港市將主城區分為11個片區，實行排水防澇工作“片長制”，制定“一點一策”應急處置措施，建立排水防澇“聯排聯調”機制。同時，整合市政、城市管理等部門的監控系統，實時掌握易淹易澇片區的積水情況，對危險易澇點位實行遠程實時監測預警、智慧化管控，如遇突發情況，第一時間組織排水防澇搶險作業。

徐州市推動排水防澇智能化，建設城市內澇感知系統，實時監控泵站、閘門和排水管網，擴大積水點監測范圍，掌握降雨量、道路積水深度等，實現“全域一張圖、設施一張網、信息集成一平臺”的全過程線上調度。其中，徐州經開區依托水質監測預警信息化平臺，在全區易淹易澇積水點和閘、站、河道等重點部位新增監控感知設備45套，加大管道檢測機器人、全地形機器人對管道的監測頻次;鼓樓區對徐運新河、子房河等10處重點閘站實施自動化改造并納入可視化監管平臺和“智慧鼓樓”綜合平臺，以科技手段提升監測預警能力。

二、方案描述

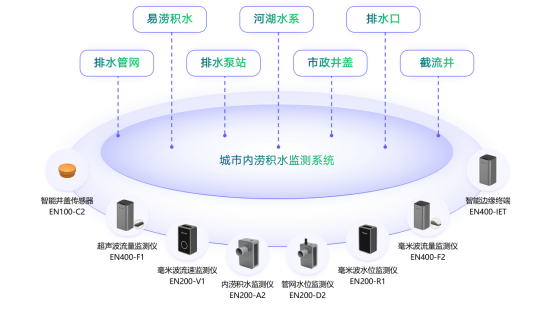

WITBEE?萬賓?城市內澇監測預警系統利用AIoT智能物聯、大數據、移動互聯和工業互聯網等新一代信息技術，通過排水設施關鍵節點、易澇積水點布設必要的城市生命線智能監測儀器，實現對城市河湖/濕地水位、管網水位、流量，內澇積水、廠站設施運行狀態和井蓋監測等全面感知、自動采集、監測分析、預警上報。滿足日常管理、運行調度、災情預判、預警預報、防汛調度、應急搶險等功能需要，降低城市內澇帶來的風險和影響，保障市民生命財產安全，提高城市的防災減災能力和應急響應水平。

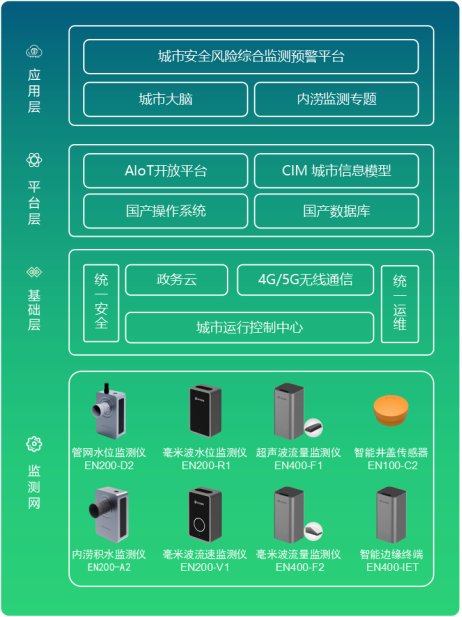

三、系統架構

四、系統特點

1、實時預警：萬賓城市內澇監測預警系統具有實時預警功能，當監測到內澇水位達到設定的警戒線時，系統會自動發出預警信號，及時提醒相關人員采取措施，避免內澇造成的災害。

2、數據可視化：內澇監測預警系統將監測數據通過可視化圖表和地圖等方式呈現給用戶，方便用戶直觀地了解內澇情況，并進行針對性的分析和決策。

3、數據分析和預測：內澇監測預警系統具備數據分析和預測功能，可以通過對歷史數據的分析和對未來氣象、水文等數據的預測，為用戶提供更加準確的內澇預警和預防建議。

4、遠程監控和遠程控制：內澇監測預警系統支持遠程監控和遠程控制功能，用戶可以通過手機、電腦等終端設備隨時隨地查看監測數據和控制設備狀態，方便管理和維護。

5、施工簡單：萬賓城市內澇監測預警系統所用設備為一體化小型機易安裝部署，極大縮短施工時間和減輕維護量，降低95%使用成本。

五、監測設備

1、內澇積水監測儀

內澇積水監測儀采用AIDMP抗干擾積水動態監測技術，可對城市易澇點、隧道積水、下穿通道積水、河道等進行實時監測水位。 適用于樹葉飄落、人員和車輛流動性強等道路復雜環境的積水動態監測，抗霧、抗污、抗干擾能力強。

超級邊緣終端，提高彈性并減少網絡負載，集成多維感知、自主算法、邊緣計算、存儲、儲能、加密和5G/4G通信于一體，原始數據不必傳回云端。

微功耗設計，內置超大容量電池，5分鐘采集頻率，30分鐘上報頻率，可續航3年以上。一體化云終端設計，3-5分鐘極簡安裝，即裝即用，上電即上云，降低95%部署和運維成本。

2、管網水位監測儀

管網水位監測儀采用13°超小波束角，12類抗干擾過濾算法，針對城市排水系統中地下排水管網、排水口、重點企業污水排放口等排水設施關鍵節點的水位進行實時監測，全天候守護每公里城市生命線排水管網運行。

此外，管網水位監測儀還具備排水管網增強掃描技術(DNCT)，勾勒出城市級地下排水管網全景脈動影像，實現城市排水管網排放能力和健康運行狀況科學評估，達到溢流污染削減與排水管網精準調控目標，最終實現城市內澇災害與水體污染擴散防控，以及污水處理提質增效。

高強度信號增強和匹配設計，適用市場主流鑄鐵、樹脂和水泥等材質窨井的穩定通信。采用免布線非接觸式感知，一體化小型機易安裝部署和檢修，3-5分鐘極簡安裝，即裝即用，上電即上云，極大縮短施工時間和減輕維護量，降低使用成本。

近年來，極端天氣越來越嚴重，許多城市都飽受內澇之苦，雖然各個地區都在加強內澇治理，但是城市地下管網錯綜復雜，治理也并非一朝一夕能完成，通過數字化建設內澇監測預警系統，可以提前預警災情的發生，提高城市應急處置能力，保障人民群眾的生命財產安全。
