萬賓科技城市生命線應用場景 | 建筑結構健康監測系統 (結構篇二)

一、建設背景

2022年7月，住建部印發通知，開展城市基礎設施安全運行監測試點工作，在浙江省、安徽省及北京市海淀區、遼寧省沈陽市等22個市(區)開展城市基礎設施安全運行監測試點工作，推動各地提高城市基礎設施安全運行監測水平，有效防范安全事故，維護人民群眾生命和財產安全，標志著我國城市基礎設施安全管理邁入了嶄新階段。

隨著我國城市化的快速推進，城市基礎設施規模不斷擴大，諸多建筑設施步入老化階段，加之新式建筑的涌現，對結構安全監測的需求日益迫切。城市基礎設施的安全健康直接影響到民眾的日常生活質量乃至生命安全，是社會穩定與可持續發展的關鍵所在。然而，面對龐大的監測任務，傳統的監測方式顯得力不從心：人工觀測耗時費力，效率低下，且存在安全隱患;監測技術的滯后與監測成本的高昂，導致數據采集不全面，評估結果缺乏準確性。

在國際上，結構健康監測技術已成為土木工程研究的前沿陣地，自動化、網絡化監測系統廣泛應用于橋梁、高樓等關鍵基礎設施，有效提升了安全監測的效率與精度。相比之下，我國雖已起步，在建筑結構健康監測方面仍面臨自動化水平不足、監測手段不夠先進的現狀。這既是挑戰，也是推動技術創新與產業升級的契機。

二、解決方案

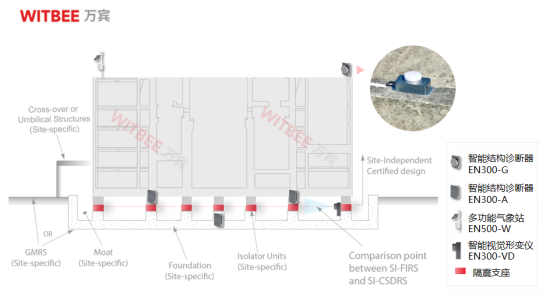

WITBEE?萬賓科技?建筑結構健康監測系統，通過城市生命線智能監測儀器，實時監測建筑結構的位移、沉降、加速度、傾斜、溫濕度和動態平衡等12項關鍵指標，能夠全天候、全方位捕捉建筑物細微的結構變化，及時發現潛在的安全隱患，一旦監測數據超出安全范圍，系統會自動觸發預警或報警，以便及時采取應對措施。建筑結構健康監測系統不僅為結構坍塌監測預警分析提供了強有力的數據支撐，更能夠?qū)崿F(xiàn)對建筑結構健康狀態的實時評估。

三、系統功能

1.實時監測，防患于未然

建筑結構健康監測系統通過連續不斷地收集和分析數據，能夠及時發現建筑結構的微小變化，從而在問題出現之前進行預警。這種實時監測的能力，大大提高了建筑結構安全管理的效率和準確性。

2.多元化監測指標，全方位保障安全

建筑結構健康監測系統不僅關注建筑的整體穩定性，還通過監測溫濕度等環境因素，全面評估建筑結構的健康狀態。這種多元化的監測方式，使得系統能夠從多個角度對建筑的安全性進行綜合分析。

3.智能化數據分析，精準預警

建筑結構健康監測系統采用先進的數據分析技術，能夠智能識別建筑結構的變化趨勢，并在必要時發出預警。這種智能化的數據分析方式，不僅提高了預警的準確性，也大大降低了誤報和漏報的可能性。

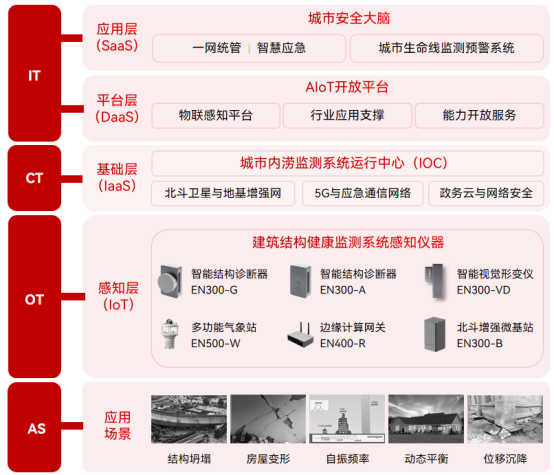

四、核心設備

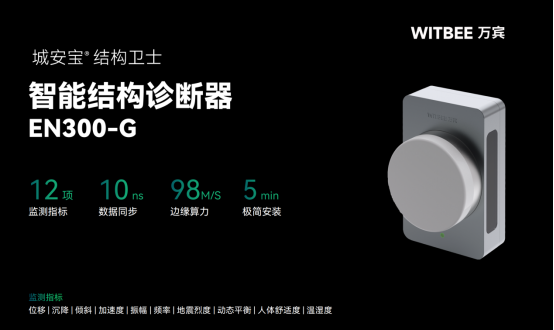

1、智能結構診斷器(含北斗)

智能結構診斷器EN300-G采用多維度結構健康無損SHM識別技術，集成了多種自主核心算法和邊緣計算能力的設備。它能夠監測位移、沉降、傾斜、加速度、振幅、頻率、地震烈度、動態平衡、人體舒適度和結構溫濕度等12項指標，創新性設計實現了一體化小型化易安裝部署，3分鐘上電即上云、極大縮短施工時間和減輕維護量、降低95%使用成本。

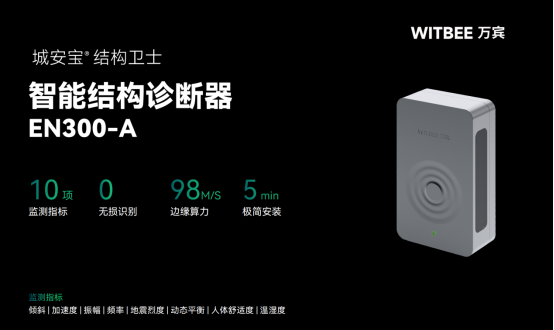

2、智能結構診斷器

智能結構診斷器EN300-A集成了多維感知、自主算法、邊緣計算、存儲、儲能、加密和5G/4G通信于一體，能夠監測傾斜、加速度、振幅、頻率、地震烈度、動態平衡、人體舒適度和結構溫濕度等10項指標，一體化小型機，即裝即用，5分鐘上電即上云。

3、智能視覺形變儀

智能視覺形變儀EN300-VD采用先進的高算力硬件平臺、攝影測量算法及光學系統，對特定目標位移的非接觸式測量，可最快120Hz每秒的速度，同時監測數十點精度達0.1mm級的水平和垂直位移，恒流驅動紅外目標靶，夜晚和濃霧的穿透力強，可實現對結構進行高精度的形變監測和分析。

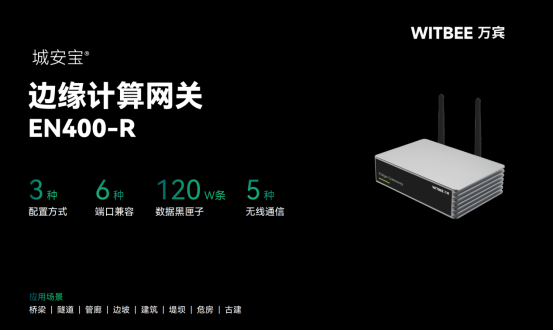

4、邊緣計算網關

邊緣計算網關EN400-R融合強大的數據采集與傳輸能力，提供7*24小時穩定可靠安全的設備連接。它支持5種無線通信接入方式，并兼容6種物聯感知端口，具備邊緣計算能力。

城市生命線工程，是指對城市生活、生產具有重大影響的基礎設施，包括排水、供水、燃?xì)狻⒐帷蛄骸⒔ㄖ⑺淼馈⒕C合管廊、河湖等城市基礎設施。這些基礎設施的安全運行，直接關系到城市居民的生活質量和城市的正常運轉。隨著“城市生命線工程”的深入推進，我國有望在城市基礎設施安全監測領域?qū)崿F(xiàn)彎道超車，構筑起一道堅實的科技安全屏障，讓城市的發展更加穩健，讓人民的生活更加安心。
