橋梁結構健康監測系統：實現部署有方、監測有數、處置有效
每天有無數車輛從橋上駛過，但這些看似堅固的橋梁一直都安全嗎？時間的流逝、天氣的變化、車流的增加，其實都會對橋梁產生復雜的影響。而今天，科技的發展已然讓監管部門具備更多的底氣，確保每座橋梁都將長久的安全運行。
這其中，WITBEE?萬賓科技?橋梁結構健康監測系統正在走向監測前線，通過體積小、功耗低、部署便捷的傳感器，實現橋梁結構的全天、多指標的監測。它不僅減少了巡檢人員的任務量，更能無時無刻為橋梁安全保駕護航。
一、橋梁結構健康監測系統的三大監測重點
橋梁結構是監測的核心，包括主梁、索塔、橋墩等。監測系統所覆蓋的監測指標有位移、沉降、傾角、裂縫寬度、索力、加速度、應變、撓度及支座反力等。比如，通過振動監測可以分析橋梁的自振頻率和模態形狀，用于實時評估橋梁的整體性能。
橋梁承載的外部荷載包括交通荷載和環境荷載。監測系統可以實時記錄車輛通行情況以及橋面振動響應，可以用于了解外部荷載對橋梁結構每時每刻所產生的影響，預測結構損傷情況，并為后期進行養護決策提供依據。
氣象條件對橋梁安全影響巨大，尤其是溫度變化、風速、風向和降雨量等。監測系統能夠提供上述參數變化的實時數據，輔助管理部門進行更全面的安全評估，預防因強風可能引發橋梁共振等。

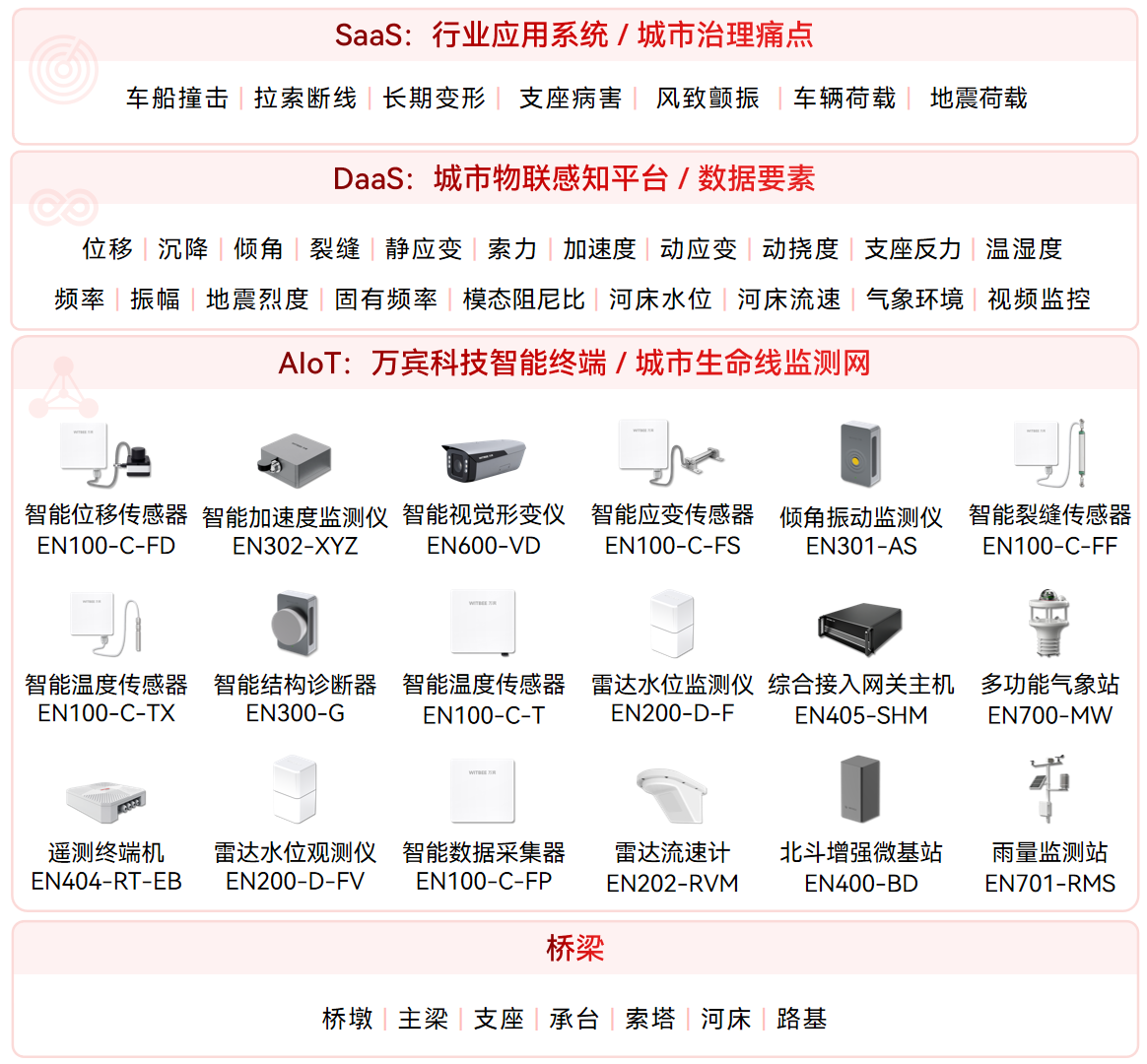

二、傳感器選擇及部署位置
1.智能視覺形變儀、智能應變傳感器
智能視覺形變儀和智能應變傳感器可以用于監測主梁關鍵截面、跨中、1/4跨、3/4跨、邊跨跨中、塔頂、拱腳承臺等位置的微小位移和應變，能夠發現裂縫擴展或梁體撓度異常。
2.傾角振動監測儀
傾角振動監測儀適用于橋梁姿態與局部振動的監測，例如橋墩底部、索塔及支座等位置。通過對傾角變化和振動特征的分析，可以及時發現橋梁傾斜或振動頻率異常問題。
3.GNSS監測一體機、智能位移傳感器
GNSS監測一體機和智能位移傳感器可以部署在橋梁重要節點和主梁跨中，實現更高精度的位移監測，從而有助于分析橋梁局部或整體的變形趨勢。
4.智能加速度監測儀
智能加速度監測儀主要用于懸索橋、斜拉橋及拱橋的索件和吊桿，通過振動監測分析結構模態特征和自振頻率。
5.智能裂縫傳感器
橋梁混凝土結構中的裂縫是橋梁健康的關鍵指標。智能裂縫傳感器可以部署在裂縫部位，實時監測裂縫寬度變化，更便于管理單位結合應力、振動和荷載數據，實現裂縫發展趨勢的預判。
橋梁結構健康監測系統與各個傳感器的相互配合，不僅可以提醒管理者橋梁何時出現了問題，更能告訴他們問題在哪，實現監測有數、處置有效，做到從監測到行動閉環。
