橋梁安全監測，智能化橋梁結構健康監測方案
橋梁是現代城市交通網絡中不可或缺的組成部分，但由于長期受到自然環境和人為因素的影響，橋梁的安全問題一直備受關注。傳統的橋梁檢測方式主要是靠人力進行巡查，這種方式效率低下、成本高，而且難以全面掌握橋梁結構的真實情況。隨著智慧城市的發展，橋梁安全監測迎來了更科學高效的方法，這就是本文要為大家介紹的智能化橋梁結構健康監測方案。
橋梁結構健康監測系統介紹
WITBEE?萬賓?橋梁結構健康監測系統利用城市生命線智能監測儀器、北斗衛星導航、4G/5G、大數據和橋梁專業技術，實時監測橋梁結構的位移、沉降、傾斜、加速度、振幅、頻率、索力、溫濕度、動態平衡和人體舒適度等參數，系統地分析和評價橋梁結構的狀況，實現橋梁結構的實時監測和評估，及時預警潛在問題，保障橋梁的安全性、可靠性和耐久性。
智能化橋梁結構健康監測方案制定
| 確定監測指標：橋梁結構的健康狀況可以通過多種指標來反映，如位移、沉降、傾斜、振動、加速度等。因此，需要根據具體橋梁的結構特點和使用情況，確定相應的監測指標。
| 設計監測方案：在確定監測指標后，需要設計監測方案，包括監測點的位置、監測參數、監測設備等。監測點的位置應根據結構特點和重要程度來選擇，監測參數要符合結構健康狀況的評估要求，監測設備則需要滿足高精度、長壽命、低功耗等要求。
| 安裝監測設備：根據監測方案，安裝相應的監測設備，包括傳感器、數據采集器、通訊設備等。監測設備需要進行定期維護和校準，確保其長期穩定運行。
| 數據采集和處理：監測設備將采集到的數據傳輸至數據中心，進行數據處理和分析。采用高效、準確的數據采集和處理技術，可以快速發現結構變形、損傷等問題，并提供實時的預警信息。
| 結構健康評估：根據監測數據和評估模型，進行橋梁結構的健康評估。評估結果可以提供給決策者參考，及時制定維護和修繕計劃，確保橋梁的安全和穩定運行。

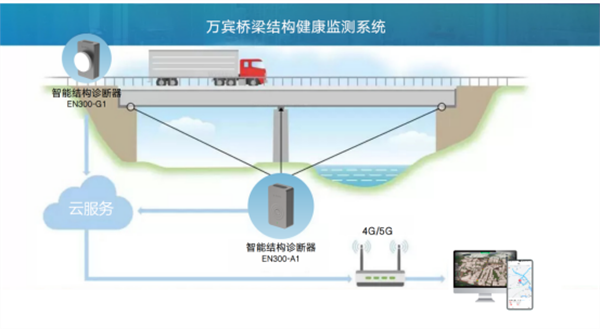

智能化橋梁結構健康監測系統組成
智能化橋梁結構健康監測系統主要包括以下幾個方面：傳感器網絡、數據采集與傳輸、數據處理和分析、監測預警系統等。
1、傳感器網絡
傳感器網絡是橋梁結構健康監測方案的核心部分，通過橋梁主梁、主拱、橋墩、伸縮縫等關鍵結構點上布設城市生命線智能監測儀器，在以實時監測橋梁的位移、沉降、傾斜、振動、加速度等情況，并將數據傳輸?shù)綌?shù)據采集系統中。
2、數據采集與傳輸
數據采集與傳輸子系統由數據采集設備、數據傳輸設備與纜線、數據采集與傳輸軟件構成，可實現傳感器數據同步采集與傳輸，保證數據質量、不失真。
3、數據處理和分析
數據處理和分析是將智能監測儀器所有采集信號數據進行預處理和二次處理、分析、顯示、歸檔和存儲，將經過處理和分析的數據發送到結構預警及評估系統服務器，以進行結構預警、結構狀況評估和產生監測/評估報告方案。
4、監測預警
根據部分監測數據進行在線預警工作，定期利用綜合識別的結果對橋梁結構的整體以及局部的安全使用狀況進行評估。通過代表性關鍵構件關鍵參數變化的監測，提供報警信號，提醒管養人員關注橋梁運營環境以及結構構件安全狀況，及時進行維修養護，保障結構安全運行。
總結
橋梁作為城市基礎設施生命線的重要組成部分，其安全性與民眾的生活密不可分，橋梁結構健康監測系統基于物聯網智能感知設備，可以實現對橋梁運行數據的全面感知、自動采集、監測分析、預警上報，有效降低橋梁結構管理養護成本和提高結構物耐久性，延長橋梁的使用壽命。
